夹持式电磁流量计
产品名称:夹持式电磁流量计
产品简介:

电磁流量计是由传感器和转换器两部分构成,基于法拉第电磁感应定律进行工作,用来测量导电性的液体或两相介质,要求其电导率一般应大于5US/cm(自来水原本的电导率约100-500US/cm),可以用来测量各种酸、碱、盐溶液、纸浆、矿浆、等介质,但介质中不能含有较多的铁磁性物质和大量气泡。
电磁流量计是一种主要的流量仪表,广泛地应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设等领域的流量测量。

工作原理

电磁流量计传感器的测量系统是基于法拉第电磁感应定律,在与测量管轴线和磁场磁力线相互垂直的管壁上安装一对检测电极,当导电液体沿测量管轴线运动时,导电液体作切割磁力线运动产生感应电势。此感应电势由测量管上的两个电极检出,数值大小为:E=KBVD
其中:E感应电势;K仪表常数;B磁感应强度;V测量管截面内的平均流速;D测量管的内直径;



     测量流量时,流体流过垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速成正比的电势,因此要求被测的流动液体高于最低限度的电导率。其感应电压信号通过两个电极检出。并通过电缆传送至转换器,经过信号处理及相关运算后,将累计流量和瞬时流量显示在转换器的显示屏上。

仪表特点

1、测量管内无阻流及活动部件,因此不会造成额外的能量损失,也不会造成堵塞,因此节能效果显著,特别适宜液固两相流如污水、泥浆、矿浆、水煤浆、纸浆等的测量。

2、接触被测介质的只有衬里和电极,只要合理选用衬里和电极材料,就可达到良好的耐腐蚀性和耐磨性,因此,可测量各种强酸、强碱等化工溶液。

3、安装要求低。前直管段只要5D,后直管段为2D(D为所选仪表的内直径)。

4、测量精确度不受流体密度、粘度、温度、压力和电导率变化的影响,而且可测量正/反两个方向的流量,这就为精确测量流量提供了很好的手段。

5、仪表功耗小,小于5VA。

6、转换器具有良好的互换性,不必重新进行实流标定就可达到测量精度。

由于电磁流量计有一系列优点,因此在各行业得到越来越广泛的应用,成为液体流量测量的首选仪表。


WP-EMF-C/D(一体式/分体式)夹持式电磁流量计技术参数


口径            DN10~DN200

电极材料        316、Hb、Hc、Ti、Ta

内衬材料        PFA、F46

介质            导电性液体(含固液两相体)

测量误差        0.2%、0.5%、1.0%

介质导电率      >5μS/cm(水>20μS/cm)

流量范围        0.1~10m/s

介质温度        一体型-10℃~+60℃、分体型-10℃~+150℃

额定压力        1.6MPa~4.0MPa(按口径分)

防护等级        IP65、IP67、IP68(分体)

输出信号        4~20mA输出,频率/脉冲输出

空管检测        自动检测空管

通讯            RS485,RS232、HART(配Ⅲ型转换器)

应用            酸、碱、给排水、食品、纸浆等

显示            流速、流量、百分比、累计流量、故障报警等

供电电源        220VAC、24VDC

安装形式        一体式或分体式

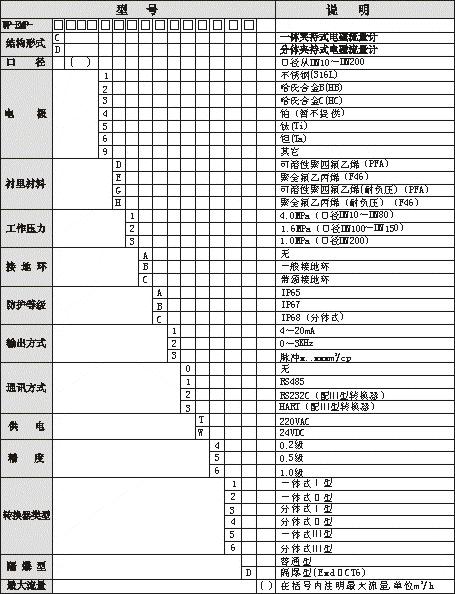

WP-EMF-C/D夹持式电磁流量计型谱表
